韓國TKC分離器AFF37B-20簡介
韓國TKC分離器AFF37B-20簡介

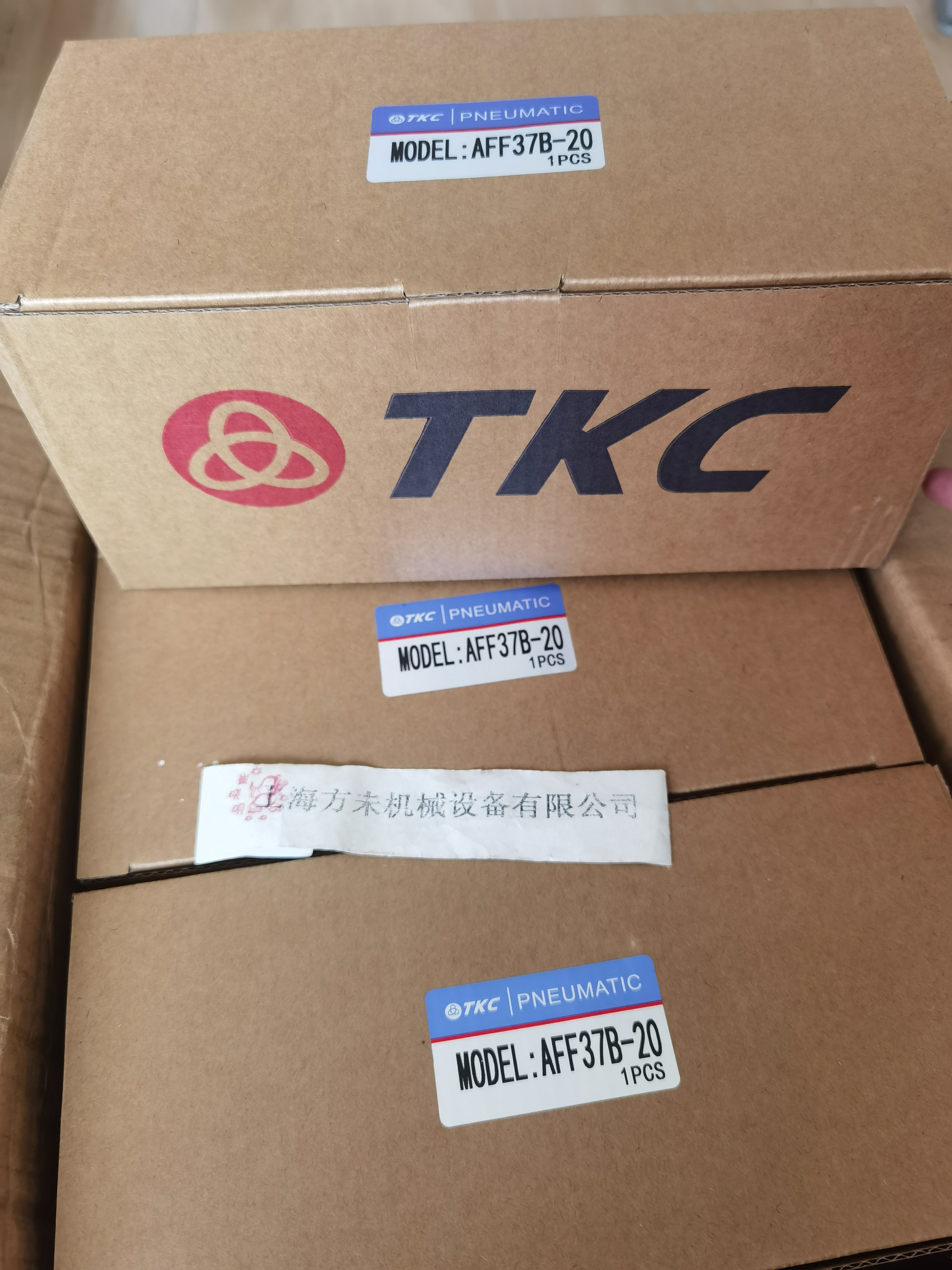

韓國TKC分離器AFF37B-20
韓國TKC的高效主管路空氣過濾器/分離器，用于壓縮空氣系統的氣源凈化。
型號解析
- AFF：高效主管路過濾器系列
- 37B：規格代號，對應處理流量與尺寸
- 20：接口規格，Rc2英寸（DN50）
韓國TKC分離器AFF37B-20技術參數
- 類型：高效主管路過濾器，絲網高效型
- 過濾精度：3μm，除水除油除雜質，出口殘油率低
- 處理流量：約5m3/min(ANR)，適配中大型氣動系統
- 耐壓：1.0MPa，保證耐壓1.5MPa
- 溫度：5-60℃，杯體壓鑄鋁，耐用抗造
選購要點
- 選型按進口壓力與流量匹配，確保在流量線以內
- 建議配自動排水器，減少人工維護
- 采購核對型號/接口/精度與流量
TKC AFF37B-20 分離器的核心工作原理是利用離心力和過濾層的組合，實現壓縮空氣中的油、水、固體顆粒的高效分離與過濾。
韓國TKC分離器AFF37B-20工作原理：
1. 進氣與離心分離
壓縮空氣從入口進入分離器殼體，內部的旋流葉片使氣流產生高速旋轉，形成強烈的離心力場。在離心力作用下，密度較大的液態水、油滴和固體顆粒被甩向殼體壁面，與殼體碰撞后失去動能，沿壁面流至底部的集水杯中。
2. 過濾層精細過濾
經過初步分離的空氣，繼續流向內部的超細過濾層（通常為玻纖或金屬絲網）。該過濾層的孔徑遠小于 3μm，可進一步捕捉氣流中殘留的微小油霧和固體顆粒，確保出口空氣的潔凈度。
3. 排水與排氣
分離出的液體（水和油）在重力作用下積聚在底部的集水杯內。為保持系統干燥，需定期通過自動排水器將積水排出。凈化后的空氣則從出口流出，供氣動系統使用。
關鍵特點
- 高分離效率：結合離心力和過濾，分離效率可達 99.9% 以上。
- 大流量處理：設計流量為 5 m3/min，適用于中大型氣動系統。
- 免維護設計：部分型號內置自動排水器，減少人工干預。
